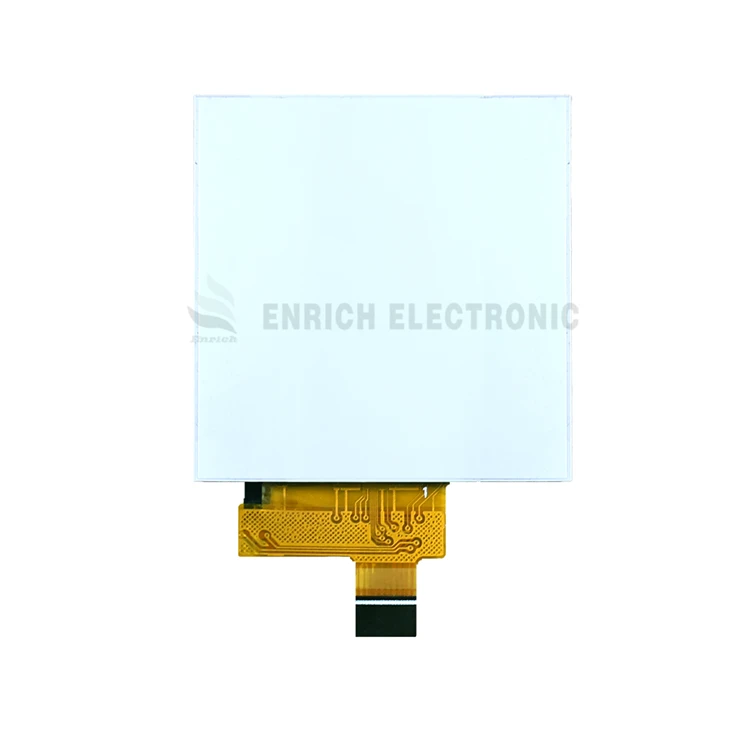

1,54 collu kvadrātveida LCD displeja modulis



ENH-TV0154C016Apraksts



1. Kas datu lapā nav norādīts par specifikācijām

The1,54 collu kvadrātveida LCD displeja modulisir veidots ap 240 × 240 IPS paneli. Ar 1,54 collu diagonāli tas nodrošina aptuveni 220 PPI. Salīdzinājumam, 1,3 collu 240 × 240 ekrāns ir aptuveni 260 PPI, bet papildu 0,24 collu diagonāle nozīmē, ka 1,54 collu versija ir daudz vieglāk lasāma cilvēkiem ar normālu redzi. Klients, kurš izgatavoja senioriem paredzētu fitnesa izsekotāju, mainīja 1,3 collu uz 1,54 collu, jo testa lietotāji sūdzējās par acu nogurumu.

Kvadrātveida malu attiecība 1:1 — 27,7 mm × 27,72 mm aktīvais laukums — nav triks. Mēs izmēģinājām 240 × 320 taisnstūra paneli tajā pašā mehāniskajā aploksnē. Rezultāts: izniekota vieta sānos un lietotāja interfeiss, kas šķita šaurs. Izmantojot kvadrātu, jūs iegūstat pilnus 27,7 mm abos virzienos. Tāpēc kvadrātveida forma ir kļuvusi par de facto standartu apaļo pulksteņa seju displejiem, lai gan aktīvais laukums ir kvadrātveida — tajā atrodas apaļa maska, un papildu stūri ir paslēpti ar rāmi.

IPS skata leņķis.Specifikācijās norādīts 80 grādi visos virzienos. Ko tas nozīmē praksē: kad lietotājs paskatās uz viedpulksteni no plaukstas locītavas noliekšanas 45 grādu leņķī, kontrasts nemainās. Mēs esam to pārbaudījuši blakus ar TN paneli; atšķirība ir dramatiska. Informācijas panelim, kas uzstādīts virs acu līmeņa (piemēram, automašīnas centrālajam displejam), IPS ir obligāta – operatori redz ekrānu no apakšas.

ST7789V2 draiveris.Šī mikroshēma pastāv jau gadiem ilgi, tieši tāpēc mēs to izmantojam. Atšķirībā no jaunākiem draiveriem ar pusgatavām inicializācijas sekvencēm, ST7789V2 komandu kopa tiek dokumentēta līdz pēdējai aizkavei. Mikroshēmā iebūvētajā GRAM ir viss 240 × 240 kadrs, tāpēc ārējā RAM nav nepieciešama. Mēs esam redzējuši, ka hobiji izmanto šo displeju ar 8 kontaktu ESP-01S — to nevar izdarīt ar paralēlās saskarnes displeju.

Trīs gaismas diodes paralēli.Kāpēc paralēli, nevis sērijas? Tā kā balto gaismas diožu priekšējais spriegums ir aptuveni 3,0 V. 3,3 V vai 5 V barošana var darbināt trīs paralēlas gaismas diodes ar vienu rezistoru. Sērijai būtu nepieciešams 9V, kam būtu nepieciešams pastiprināšanas pārveidotājs. Paralēli nodrošina arī dublēšanu: ja viena gaismas diode neizdodas atvērties, pārējās divas joprojām deg. Klients, kurš būvēja ar akumulatoru darbināmu medicīnisko ierīci, to īpaši lūdza pēc tam, kad konkurenta sērijas LED displejs zaudēja pusi no sava spilgtuma vienas LED kļūmes dēļ.

Polarizatoru kaudze: augšējais matēts 7 grādi, apakšējais spīdīgs 83 grādi.Matētā puse ir vērsta pret lietotāju. Tas novērš atspulgus no biroja apgaismojuma un saules gaismas, kas ir būtiski āra valkāšanai. Spīdīgais slānis ir vērsts pret fona apgaismojumu, tādējādi palielinot gaismas caurlaidību. Iegūtais kontrasts ir 900–1000:1. Mēs to mērījām ar Konica Minolta CS‑200; tā nav mārketinga pūka.

1,9 mm biezums.Tas ir kopējais moduļa augstums, ieskaitot FPC stingrību, bet ne FPC biezumu. Tipiskam viedpulkstenim tas ir pietiekami plāns, lai atstātu vietu 400–500 mAh akumulatoram. Daži klienti ir lūguši 1,5 mm – mēs to varam izdarīt, noņemot stingrību, bet tad FPC kļūst trausls. Mēs iesakām 1,9 mm patēriņa precēm un 2,0 mm rūpnieciskai lietošanai.

---

2. Kur mēs esam redzējuši, ka šis displejs faktiski darbojas

Mēs ne tikai uzskaitām lietojumprogrammas — mēs esam nosūtījuši šiem reālajiem klientiem:

Viedpulksteņi un fitnesa izsekotāji.Bērnu viedpulksteņa klients izmanto 1,54 collu kvadrātveida paneli, jo tas atbilst viņu standarta pulksteņa korpusa dizainam. Ar 240 × 240 izšķirtspēju pietiek pulksteņa ciparnīcai, zvanītāja ID un pamata fitnesa statistikai. IPS nozīmē, ka bērns var redzēt ekrānu skriešanas laikā.

Pārnēsājamas medicīnas ierīces.Pulsa oksimetra ražotājs izvēlējās šo moduli, jo augstais kontrasts (900:1) padara asins skābekļa rādījumus salasāmus blāvās slimnīcu telpās. 1,54 collu izmērs iederas maciņā uz medmāsas jostas.

Viedās mājas vadības paneļi.Termostatu uzņēmums izmanto kvadrātveida displeju, lai blakus parādītu temperatūras apli un mitruma mērītāju. Kvadrātveida malu attiecība ļauj izvairīties no ritināšanas.

Rūpnieciskie rokas termināļi.Kalibrēšanas rīku izgatavotājam bija nepieciešams ekrāns, kas darbojas no -20 grādiem līdz +70 grādiem. Mēs pārbaudījām 100 vienības pie +70 grādiem 72 stundas — bez mirgošanas, bez krāsu nobīdes. Viņi pasūtīja 5000 vienību.

Kafijas automāti.Espresso kafijas automātu ražotājs 1,54 collu kvadrātveida displeju ievietoja rotējošās pogas iekšpusē. Lietotājs griež pogu, lai atlasītu receptes, un ekrānā tiek parādīta temperatūras līkne. Apļveida lietotāja interfeiss lieliski iederas kvadrātveida aktīvajā zonā.

DIY un izglītība.STEM komplekta pārdevējs izmanto šo moduli ar ESP32. Viņi to izvēlējās, jo ST7789V2 jau no kastes atbalsta TFT_eSPI bibliotēka — nav jāraksta zema līmeņa draiveri.

Viena lietojumprogramma, kas mūs pārsteidza: klients ar šo displeju uzbūvēja pārnēsājamu osciloskopu. 240 × 240 izšķirtspēja ir pietiekami augsta, lai parādītu 200 punktu viļņu formu ar nolasāmām režģa līnijām. Ne tas, kam mēs to izstrādājām, bet tas darbojas.

---

3. Ko mēs esam iemācījušies par pielāgošanu

Mēs esam rūpnīca, nevis izplatītājs. Kad jūs lūdzat kaut ko pielāgotu, mēs faktiski mainām ražošanas līniju.

FPC pielāgošana– Standarta FPC ir 24 kontaktu, 0,5 mm soli, apakšējā izeja. Mēs esam izveidojuši sānu izejas FPC viedajiem gredzeniem, garas astes (līdz 200 mm) ierīcēm, kurās galvenā PCB atrodas tālu no displeja, un pat pielāgotas zelta pirkstu formas konkrētu zīmolu ZIF savienotājiem. Instrumentu sagatavošana aizņem 3–4 nedēļas un maksā apmēram 800–800–1500 atkarībā no sarežģītības.

Skārienpaneļa integrācija– Mēs pievienojam kapacitatīvo pieskārienu, izmantojot FT3267 vai CST816 kontrolierus. Pievienotais biezums: ~0.6mm. Vienam klientam, kurš izgatavoja viedo spoguļa vadības paneli, bija nepieciešama optiskā savienošana, lai novērstu gaisa spraugu, kas uzlaboja salasāmību saules gaismā par aptuveni 40%, bet grafikam pievienoja divas nedēļas. Minimālais pasūtījuma apjoms pieskārienam ir 1000 vienības.

Pārklājošais stikls– Rūdīts stikls ar pretatspīduma (AG) vai pret pirkstu nospiedumu (AF) pārklājumiem. Esam arī izveidojuši ar sietspiedi izgatavotus logotipus un apmales. Stikla izgatavošana pēc individuāla pasūtījuma aizņem 4–5 nedēļas.

Spilgtums– Standarts ir 400 cd/m². Tas ir labi iekštelpu lietošanai. Rokas ierīcei, ko izmanto ārpus telpām, mēs piedāvājam 1000 cd/m² versiju. Tas izmanto tās pašas trīs gaismas diodes, bet ar atšķirīgu optisko plēvju kaudzi un agresīvāku LED strāvu (joprojām 20mA uz LED, bet filma ir efektīvāka). 1000 nitu versija maksā par aptuveni 15% vairāk.

Interfeiss– 4 vadu SPI ir standarta aprīkojumā. Mēs esam izveidojuši arī 3 vadu SPI ar tapām ierobežotām konstrukcijām un 8 bitu MCU paralēli mantotajām sistēmām, kurām nav SPI. Katrai saskarnes maiņai ir nepieciešama cita draivera IC konfigurācija un atsevišķa ražošanas darbība.

Darba temperatūra– Standarts ir no -20 grādiem līdz +70 grādiem. Automobiļu vai āra aprīkojumam mēs piedāvājam paplašinātu diapazonu no -30 grādiem līdz +80 grādiem. Tam ir jāmaina LCD šķidrums (plašākas temperatūras nematisks) un polarizatora līme. Paplašinātā versija moduļa izmaksām palielina aptuveni 10%.

Minimālais pasūtījuma daudzums– Standarta moduļi: 1000 gab. Pielāgoti moduļi: 3000 gabali (bet mēs varam vienoties par pilotprojektiem). Paraugi: 1-5 gabali vienmēr ir noliktavā. Maksa par paraugu ir nomināla un pilnībā atmaksājama saskaņā ar ražošanas pasūtījumu.

---

4. Daži skaitļi, kas nav mārketinga pūkas

Kontrasta attiecība:900–1000:1. Nevis 2000:1. Tas ir godīgi.

Spilgtums:400 cd/m² tipisks. Ne 800, ja vien nemaksājat par augsta spilgtuma opciju.

Enerģijas patēriņš:Loģika 10–15 mA pie 3,3 V. Fona apgaismojums 60 mA pie 3,0 V. Miega režīms zem 10 µA.

Darbības laiks:Fona apgaismojums ar nominālo 20 000 stundu nepārtrauktu darbību (līdz 50% spilgtuma). Tas ir aptuveni 8 gadi, kad lietojat 8 stundas dienā – vairāk nekā pietiekami plaša patēriņa precēm.

FPC elastīgais kalpošanas laiks:1000 ciklu 5 mm rādiusā. Mēs pārbaudām katru partiju ar motorizētu elastības testeri.

---

5. Mūsu pieļautās kļūdas (lai jums tas nebūtu jādara)

1. kļūda: pieņemot, ka visas ST7789V2 inicializācijas secības ir vienādas.Viņi nav. Komandu secībai un aizkavei pēc miega izslēgšanas komandas ir nozīme. Mēs piedāvājam pārbaudītu inicializācijas secību C valodā STM32 un Arduino. Nokopējiet to precīzi. Kāds klients mēģināja "optimizēt" aizkavēšanos un beidzās ar displeju, kas sastinga pēc dažām sekundēm. Atgriežoties pie mūsu koda, tas tika novērsts.

2. kļūda: novietojiet FPC stingrību pārāk tuvu lieces līnijai.Agrīnās partijās stingrība sākās tikai 1 mm attālumā no izejas. Klienti, kas salocīja FPC stingros valkājamās ierīcēs, radīja plaisas pēdas. Mēs pārveidojām ar 5 mm drošības rezervi un tagad pārbaudām katru partiju ar 5 mm rādiusa elastību.

3. kļūda: 0,02 mm aktīvās zonas asimetrijas ignorēšana.Aktīvā zona ir 27,7 mm plata un 27,72 mm augsta. Šī 0,02 mm atšķirība izriet no pikseļu pikseļa (0,115 mm pret 0,1155 mm). Tas ir acij neredzams, bet viena klienta mehāniķis to izmērīja ar mikrometru un krita panikā. Tagad mēs to skaidri uzskaitām, lai izvairītos no neskaidrībām.

---

6. Ko es teiktu pirmreizējam pircējam

Vispirms pasūtiet paraugus. Pārbaudiet tos savā faktiskajā korpusā. Salieciet FPC līdz vajadzīgajam rādiusam. Izmēriet spilgtumu savā darba temperatūrā. Tad zvaniet mums ar jautājumiem.

Ja jums ir nepieciešams pielāgots FPC, nosūtiet mums savu mehānisko zīmējumu. Mēs to pārskatīsim bez maksas un pateiksim, vai līkuma rādiuss ir drošs, vai arī jūs nolauzīsit pēdas.

The1,54 collu kvadrātveida LCD displeja modulisnav košs. Tam nav noapaļotu stūru vai īpaši augstas izšķirtspējas. Bet tas darbojas, tas ir labi dokumentēts, un mēs esam novērsuši ražošanas problēmas vairāk nekā 20 000 vienību. Sazinieties ar mūsu inženieru komandu, lai iegūtu datu lapu, paraugu vai piedāvājumu. Ja pieminēsit šo rakstu, es personīgi pārskatīšu jūsu FPC izkārtojumu.





● OEM un ODM ● NAV MOQ ● PARAUGI NOLIKUMS ● TESTĒŠANAS PLĀNE IZVĒLES

















SPECIFIKĀCIJAS

ITEM	DIMENSIJA	VIENĪBA
Izmērs	1.54	collu
Kontūras izmērs	33.72x31.52x1.9	mm
Darba temperatūra	-20 grādi - +70 grādi	grāds
Uzglabāšanas temperatūra	-30 grādi - +80 grādi	grāds
Izšķirtspēja	240x240
