COG modulis

Jūsu profesionālais COG moduļa ražotājs!

Shenzhen Enrich Electronics Co., Ltd, kas dibināta 2012. gadā, ir viedo termināļa LCD displeju ražotājs un risinājumu nodrošinātājs, kas integrē pētniecību un attīstību, projektēšanu, ražošanu, pārdošanu un servisu. Mēs esam apņēmušies ražot vienkrāsainu LCD displeju, ietverot segmentu LCD, grafisko LCD un krāsu TFT LCD, OLED displeju.

Kāpēc izvēlēties mūs

Pielāgošanas pakalpojums

Mēs piedāvājam ļoti personalizētus pielāgošanas pakalpojumus, rūpīgi izstrādājot un pielāgojot katru produktu, lai tas atbilstu mūsu klientu īpašajām prasībām, nodrošinot, ka katra prece atbilst viņu unikālajām vajadzībām.

Kvalitātes kontrole

Mēs esam ieviesuši stingru kvalitātes kontroles sistēmu, kurā visiem produktiem pirms nosūtīšanas tiek veiktas vairākas stingras pārbaudes un novecošanas pārbaudes, lai nodrošinātu, ka tie ir stabili, uzticami un atbilst nozares standartiem.

Uzlabots aprīkojums

Mūsu uzņēmums ir aprīkots ar modernām ražošanas iekārtām un plašu ražošanas telpu, kurā ir 9 COG savienošanas līnijas, 8 LCD moduļu montāžas līnijas, 10 fona apgaismojuma montāžas līnijas, 6 COB savienošanas līnijas, 10 automātiskās TFT moduļu ražošanas līnijas, 8 automātiskās līnijas. polarizatoru ražošanas līnijas, un 1 SMT ražošanas līnija, nodrošinot efektīvus un kvalitatīvus ražošanas procesus.

Profesionāla komanda

Mums ir pieredzējusi inženieru komanda ar plašām starpdomēnu zināšanām un tehniskajām iespējām, kas spēj sniegt profesionālas tehniskās konsultācijas un visaptverošus risinājumus klientiem dažādās nozarēs.

Mājas 12 3 4 5 6 7 Pēdējā lappuse 1/12

Pielāgots COG modulis

Mūsu pieredzējusī komanda var izstrādāt pareizo risinājumu ar integrētu dažādu tehnoloģiju montāžu jūsu rokās.

Displeja tehnoloģijas

● Displeja veids: TN, HTN, STN, FSTN un VA
● Caurlaidīgi, transflektīvi un atstarojoši polarizatori
● Pozitīvie un negatīvie režīmi
● ITO stikla biezums: {{0}},4 mm, 0,55 mm, 0,7 mm un 1,1 mm
● Statiskais braukšanas režīms un dinamiskais braukšanas režīms
● Formas: apaļš, taisnstūris, astoņstūris un caurumi
● Skata leņķis: 12:00, 3:00, 6:00, 9:00 un pilns skata leņķis
● Fona krāsu pielāgošana: pelēka, zila, dzeltenzaļa, melna un tā tālāk

Montāžas pakalpojumi

● Sietspiede: melna maska, sarkana, zaļa, zila, daudzkrāsu druka
● Pieskāriena risinājumi: vienpusējas ITO plēves pieskāriena tehnoloģija un divpusējas ITO plēves pieskāriena tehnoloģija
● Iekšējā apgaismojuma montāža
● Pielāgojams PCBA un metāla rāmis
● Integrācija ar pārklājuma rezistīvo vai kapacitatīvo skārienekrānu
● Virsmas apstrāde: Stiprināts stikls, elektrostatiskā aizsardzība, polarizators ar UV filtru
● Interfeiss: I2C, SPI
● Savienojums: PIN, FPC

COG moduļa specifikācijas

Interfeisa tapas funkcija

Pin Nr.	Simbols	Piespraudes veids	Apraksts
1	VSS	P	Zemes tapa.
2	VDD	P	Barošanas avots kodola loģikas darbībai. Jebkurā gadījumā starp VDD un VSS ir jāpievieno kondensators.
3	NC		Nav savienojuma
4	D/C#	I	Šī tapa ir datu/komandu vadības tapa, kas savieno ar MCU. Kad tapa tiek izvilkta AUGSTI, dati punktā D[7:0] tiks interpretēti kā dati. Kad tapa tiek izvilkta LOW, dati pie D[7:0] tiks pārsūtīti uz komandu reģistru.
5	R/W#	I	Šis kontakts ir lasīšanas/rakstīšanas vadības ievades tapa, kas savieno ar MCU interfeisu. Ja ir atlasīts 6800 interfeisa režīms, šī tapa tiks izmantota kā lasīšanas/rakstīšanas (R/W#) atlases ievade. Lasīšanas režīms tiks veikts, kad šī tapa tiek pavilkta AUGSTI, un rakstīšanas režīms, kad tas ir LOW.
6	E	I	Šī tapa ir MCU interfeisa ieeja. Ja ir atlasīts 6800 interfeisa režīms, šī tapa tiks izmantota kā Iespējošanas (E) signāls. Lasīšanas/rakstīšanas darbība tiek uzsākta, kad šī tapa tiek pavilkta AUGSTĀ un atlasīta mikroshēma.
7~14	DB0~ DB7	I/O	Šīs tapas ir divvirzienu datu kopne, kas savieno ar MCU datu kopni. Neizmantotās tapas ieteicams piesiet LOW.
15	NC		Nav savienojuma
16	NC		Nav savienojuma

Mehāniskie dati

Vienums	Izmērs	Vienība
Rakstzīmju skaits	16 rakstzīmes x 2 rindiņas	－
Moduļa dimensija	84.0 x 44.0 x 9.67	mm
Skata apgabals	58.22 x 13.52	mm
Aktīvā zona	56.22 x 11.52	mm
Punkta izmērs	0.57 x 0.67	mm
Punktu augstums	0.60 x 0.70	mm
Rakstzīmju lielums	2.97 x 5.57	mm
Rakstura augstums	3.55 x 5.95	mm
Paneļa tips	OLED, vienkrāsains
Pienākums	1/16
IC	SSD1311
Interfeiss	6800, 8080, SPI, I2C
Izmērs	2,26 collas

Absolūti maksimālie vērtējumi

Vienums	Simbols	Min	Maks	Vienība
Ieejas spriegums	VI	-0.3	VDD	V
Barošanas spriegums loģikai	VDD-VSS	-0.3	6.0	V
Darba temperatūra	TOP	-40	+80	grāds
Uzglabāšanas temperatūra	TST	-40	+85	grāds

Elektroniskās īpašības

Vienums	Simbols	Stāvoklis	Min	Tip	Maks	Vienība
Barošanas spriegums loģikai	VDD	－	4.8	5.0	5.3	V
Ievads High Volt.	VIH	－	0.8xVDD	－	－	V
Ieeja zems volt.	VIL	－	－	－	0.2xVDD	V
Izejas augstais volts.	VOH	IOH=-0.5mA	0.9xVDD	－	－	V
Izeja zems volt.	VOL	IOL=0.5mA	－	－	0.1xVDD	V
50% čeku dēļa darba strāva	IDD	VDD{{0}},0 V	43	50	52	mA

Custom Size Blue Background STN Display Type COG Module Graphic Lcd 240*160

Mūsu vislabāk pārdotais COG modulis

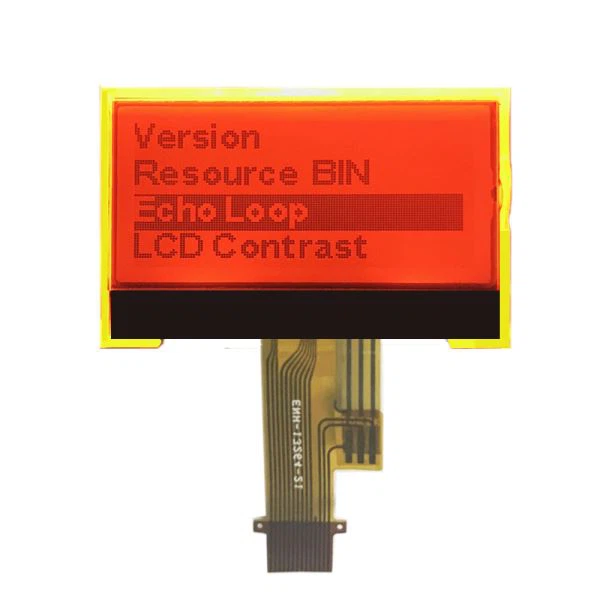

128*64 maza izmēra grafiskais COG LCD displejs
Uzlabojiet savu produktu ar mūsu 128 * 64 LCD ar 128 * 64 izšķirtspēju! Šis 1,3 collu LCD displejs ir caurlaidīga tipa vienkrāsains pasīvās matricas šķidro kristālu displejs (LCD), kurā kā komutācijas ierīces tiek izmantots amorfs plānslāņa tranzistors.

Balts uz zils 128x64 punktu LCD displejs
Šim baltajam uz zila fona 128x64 pikseļu COG grafiskā LCD displeja modulim ir integrēts Sitronix ST7567 kontrolleris. Grafiskais LCD ir ļoti mazjaudas, lai vadītu displeju.

320*240 vienkrāsains LCD displejs STN zils displejs
320*240 vienkrāsains LCD displejs ir lieliska izvēle jebkuram projektam vai lietojumprogrammai, kam nepieciešama augstas kvalitātes, uzticama un rentabla displeja tehnoloģija. Šis LCD ekrāns ar STN zilo displeju nodrošina spilgtus un skaidrus attēlus, kurus ir viegli lasīt un saprast.

132x32 grafiskais LCD FPC savienojums
ENH-DG132032-14 ir 132 x 32 pikseļu grafiskais LCD displejs, kura izmēri ir 52.0x21.0mm, un skata laukums ir 47.0x11. 70mm, ar ST7567A kontrolieri, SPI interfeisu, 4 gab baltu LED fona apgaismojumu.

Mūsu uzņēmumam ir vairāk produktu, ko piedāvāt, lūdzu, pārlūkojiet produktu kategorijas vietnē. Ja jums ir kādas vajadzības, lūdzu, sazinieties ar mums.

COG moduļa iezīmes

Slaids profils

COG moduļi ir pazīstami ar savu plānu un vieglo konstrukciju. Šī funkcija ir īpaši izdevīga portatīvajām ierīcēm, kur svara un biezuma samazināšana var uzlabot lietotāja komfortu un ierīces estētiku.

Augsta izšķirtspēja un skaidrība

Šie moduļi bieži atbalsta augstu izšķirtspēju, nodrošinot izteiksmīgus un skaidrus attēlus. Tiešā draivera IC integrācija palīdz precīzi kontrolēt displeju, tādējādi nodrošinot izcilu attēla kvalitāti.

Daudzpusīgi izmēri un konfigurācijas

COG moduļiem ir dažādi izmēri un konfigurācijas, sākot no maziem vienkrāsainiem displejiem valkājamām ierīcēm līdz lielākiem krāsu displejiem rokas ierīcēm. Šī daudzpusība ļauj tos izmantot plašā lietojumu klāstā.

Energoefektivitāte

COG moduļu efektīvais dizains bieži samazina enerģijas patēriņu. Tas ir ļoti svarīgi ar akumulatoru darbināmām ierīcēm, kurās akumulatora darbības laika pagarināšana ir nopietna problēma.

COG moduļa pielietojumi

Ierīce

Audio/video

Automobiļi/transports

Datori/iekārtas

Patērētājs

Vadības ierīces/HVAC/drošība

Rokas

Militārais

POS/mazumtirdzniecība/tirdzniecība

Svari

Telekomunikācijas/sakari

Pārbaude un mērīšana

Pielāgots COG moduļa process

Lūdzu, nosūtiet mums savu sākotnējo zīmēšanas papīru, paraugus vai fotoattēlus; ja jums nav šīs informācijas, lūdzu, dariet man zināmu savu ideju.

Tad mēs piedāvājam risinājumu un paredzam cenu. (Izmērs neietekmēs pielāgotās maksas, bet ietekmēs vienības cenu.)

Sarunājiet tehniskos datus, un mēs sniedzam precīzu cenu.

Jūs organizējat pielāgotās maksas.

Mūsu inženieris izstrādā COG moduļa rasējumu jūsu apstiprināšanai 1-3 dienu laikā.

Jaunie paraugi tiks pabeigti 15-20 dienu laikā.

Pēc paraugu apstiprināšanas sirsnīgi sveicam masveida ražošanu.

Iepakošana

productcate-1-1

LCD ražošanas procesa blokshēma

Bagātināt, atvieglot LCD lietošanu

productcate-1-1

Sertifikāts

ENRICH ROHS sertifikāts LCD

ENRICH ROHS sertifikāts OLED

ENRICH ROHS TFT sertifikāts

ENRICH ISO9001 sertifikāts

FAQ

J: Kas ir COG modulis?

A: COG moduļiem LCD draiveris ir uzstādīts tieši uz vienas no stikla plāksnēm, kas veido LCD, pārklājošās malas. Iegūtais modulis ir integrēts displejs, kura biezums ir mazāks par 3 mm, un visi savienojumi no LCD draivera līdz LCD ir pilnībā izolēti no apkārtējās vides.

J: Vai es varu saņemt paraugus?

A: Jā, lūdzu, sniedziet mums pasūtījumu paraugus.

J: Kā jūs varat garantēt kvalitatīvu masveida ražošanu?

A: Mūsu produktu kvalitāte atbilst ISO9000 standarta sistēmai, stabila dizaina komanda, vairāk nekā gadu pieredze tehnoloģiju komandā un stingra kvalitātes kontroles sistēma garantē mūsu produktu kvalitāti.

J: Kad jūs nosūtīsit preces?

A: Paraugi (noliktavā) pēc maksājuma saņemšanas aizņems 5-7 dienas, taču to var vienoties.

J: Vai COG moduļi ir saderīgi ar skārienekrāna funkcionalitāti?

A: Jā, tos var integrēt ar skārienekrāna tehnoloģiju interaktīviem displejiem.

Mēs esam profesionāli zobratu moduļu ražotāji un piegādātāji, kas nodarbojas ar pielāgotu pakalpojumu sniegšanu. Jūtieties brīvi iegādāties kvalitatīvu zobrata moduli no mūsu rūpnīcas.
